1.4. FUENTES DE VOLTAJE Y DE CORRIENTE

Mediante los conceptos de corriente y voltaje, ahora es posible ser más específicos en la definición de un elemento de circuito. Al hacerlo de esa manera, resulta importante distinguir entre el propio dispositivo físico y el modelo matemático que emplearemos para analizar su comportamiento en un circuito. El modelo no es más que una aproximación.

1.4.1. FUENTE DE VOLTAJE INDEPENDIENTE

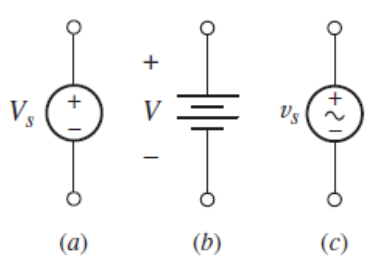

Una fuente de voltaje independiente, se caracteriza por tener un voltaje en sus terminales que es totalmente independiente de la corriente a través de ella. Por lo tanto, si se indica una fuente de voltaje independiente y se señala que la tensión de terminal corresponde a 12 V, entonces se supone que siempre tendrá este valor de voltaje, sin que importe la corriente que fluya.

1.4.2. FUENTES DE CORRIENTE INDEPENDIENTE

Otra fuente ideal que utilizaremos es la fuente de corriente independiente. En este caso, la corriente a través del elemento es totalmente independiente de la tensión entre sus extremos. El símbolo de una fuente de corriente independiente se muestra en la figura 10. Si la corriente es constante, se trata de una fuente de corriente de cd independiente. A menudo, una fuente de corriente de ca se dibuja con una tilde en la flecha. Como en el caso de la fuente de tensión independiente, la fuente de corriente independiente representa, en el mejor de los casos, una aproximación razonable de un elemento físico.

1.4.3. FUENTES DEPENDIENTES

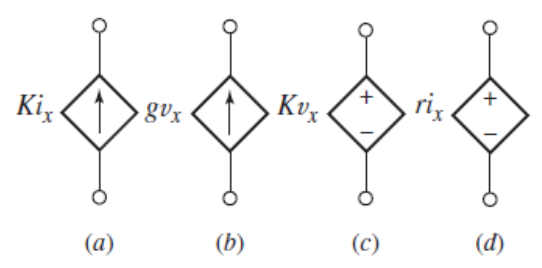

Los dos tipos de fuentes ideales que se han explicado hasta ahora se denominan fuentes independientes, debido a que el valor de la cantidad de la fuente no se ve afectado de ningún modo por lo que pasa en el resto del circuito. Esta situación contrasta incluso con otro tipo de fuente ideal, la fuente dependiente o controlada, donde la cantidad de la fuente está determinada por una tensión o una corriente existente en algún otro lugar del sistema que se analiza. Las fuentes de este tipo aparecen en los modelos eléctricos equivalentes de muchos dispositivos electrónicos, como los transistores, amplificadores operacionales y circuitos integrados (que se verán con más detalle en cursos posteriores).

ACTIVIDAD: Llevar a la clase una tabla impresa de los prefijos utilizados en el sistema internacional como la que se mostró en esta sesión, así como realizar una pequeña tabla en la que deberás ir colocando la simbología de los dispositivos eléctricos la cual se irá viendo en cada una de las sesiones del curso
