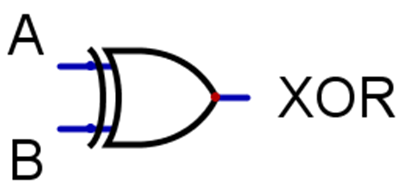

2.4. COMPUERTA LÓGICA XOR

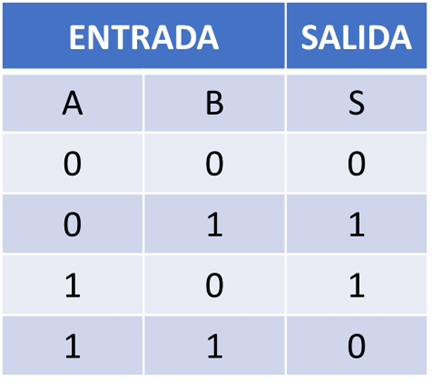

También llamada OR exclusiva, esta actúa como una suma binaria de un digito cada uno y el resultado de la suma seria la salida. La salida de una compuerta XOR se pone a nivel ALTO sólo cuando las dos entradas están a niveles lógicos opuestos. Esta operación se puede expresar, en función de dos entradas A y B y una salida X, del siguiente modo.

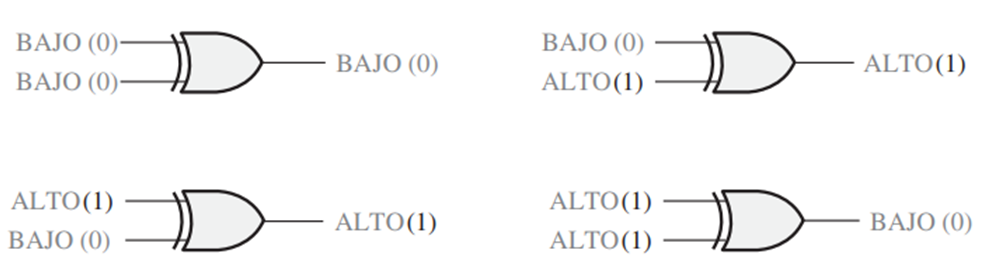

En la siguiente Figura se ilustran las cuatro posibles combinaciones de entrada y las salidas resultantes para la puerta XOR.
