3.1. TIPOS DE RESISTORES

Los resistores son los componentes electrónicos más utilizados en circuitos eléctricos y electrónicos. El propósito principal de un resistor es limitar el flujo de corriente eléctrica y mantener valores específicos de voltaje en un circuito. Aunque el resistor es el componente más simple en cualquier circuito, su efecto es muy importante en la determinación de la operación de un circuito.

Prácticamente todos los circuitos eléctricos y electrónicos involucran el control de voltajes y/o corrientes. La mejor manera de tener este control es mediante la inserción de valores apropiados de resistencia en el circuito. Aunque se usan varios tipos y tamaños de resistores en los circuitos eléctricos y electrónicos, todos los resistores se incluyen en dos categorías principales: resistores fijos y resistores variables.

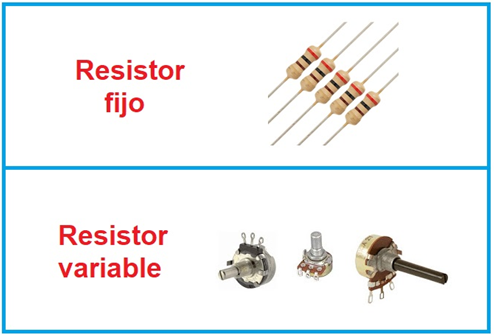

Figura 2: Resistor fijo y variable (https://viasatelital.com/electronica/images/pic03.jpg)

3.1.1. RESISTORES FIJOS

Como el nombre lo indica, los resistores fijos son aquellos que tienen valores de resistencia que son constantes, es decir que no cambian. Hay numerosos tipos de resistores fijos, varían en tamaño, desde casi microscópicos (como en los circuitos integrados) hasta los de alta potencia que son capaces de disipar muchos watts. La siguiente figura muestra algunos tipos de resistores.

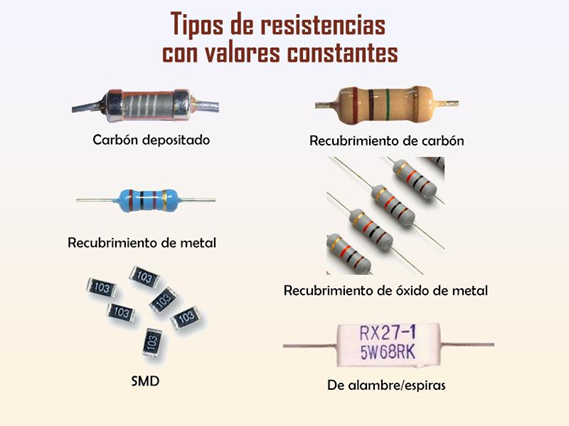

Figura 3: Tipos de resistores fijos (https://www.negocioscontralaobsolescencia.com/uploads/8/7/8/3/87835438/art213resistenciasimg02_orig.jpg)

3.1.2. RESISTORES VARIABLES

Como su nombre lo indica, la resistencia en un resistor variable es ajustable, es decir, puede cambiar su valor de resistencia a un valor deseado. Los resistores variables se utilizan sobre todo cuando el usuario no sabe qué valor exacto de resistencia se necesita.

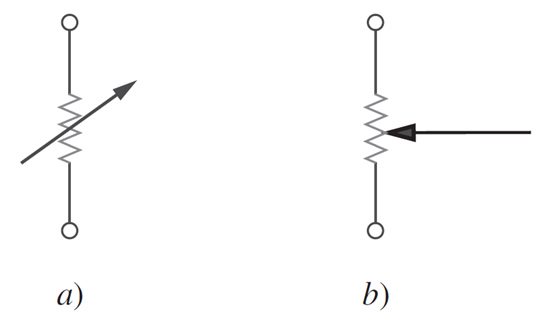

Figura 4: Símbolo de un a) resistor variable en general, b) potenciómetro

El símbolo de un resistor variable aparece en la figura 4a. Un resistor variable común se conoce como potenciómetro, cuyo símbolo se muestra en la figura 4b. El potenciómetro es un elemento de tres terminales con un contacto deslizante. Al deslizar dicho contacto, las resistencias entre la terminal del contacto deslizante y las terminales fijas varían

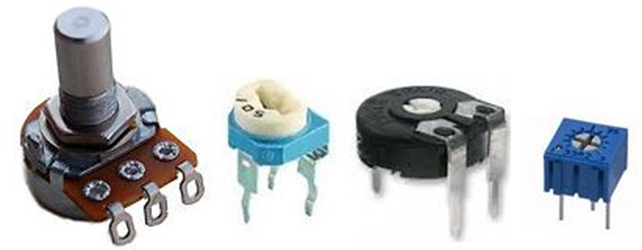

Figura 5: Ejemplos de resistores variables (https://www.aulafacil.com/uploads/cursos/3573/editor/corrientecontinua103.jpg)
