7.1. AMPLIFICADOR SUMADOR

Aparte de amplificar, el amplificador operacional también puede realizar sumas y restas. La suma la ejecuta el amplificador sumador:

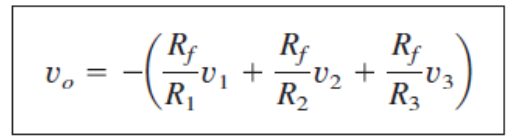

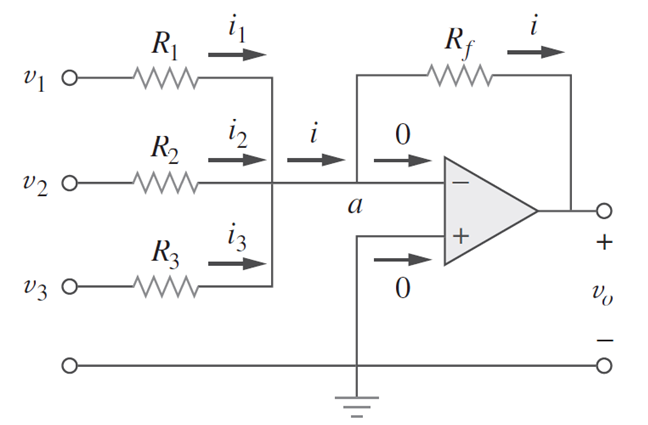

Un amplificador sumador es un circuito que combina varias entradas y produce una salida que es la suma ponderada de las entradas. Este circuito es una variante del amplificador inversor. Se beneficia del hecho de que la configuración del inversor puede manejar muchas entradas al mismo tiempo. El voltaje de este circuito está dado por la siguiente ecuación:
