2.3. COMPUERTA LÓGICA OR

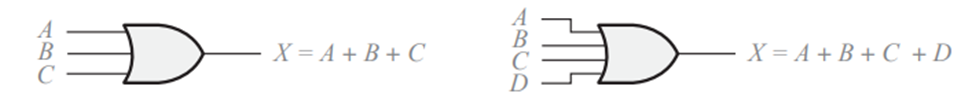

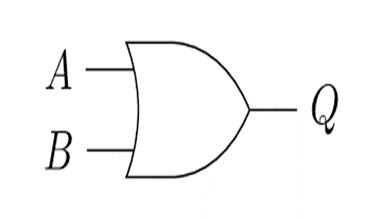

La puerta OR es otra de las puertas básicas con las que se construyen todas las funciones lógicas. Una puerta OR puede tener dos o más entradas y realiza la operación que se conoce como suma lógica. Una puerta OR tiene dos o más entradas y una salida, como indican los símbolos lógicos estándar de la Figura 3.17, en la que se muestran puertas OR con dos entradas. Una puerta OR puede tener cualquier número de entradas mayor o igual que dos.

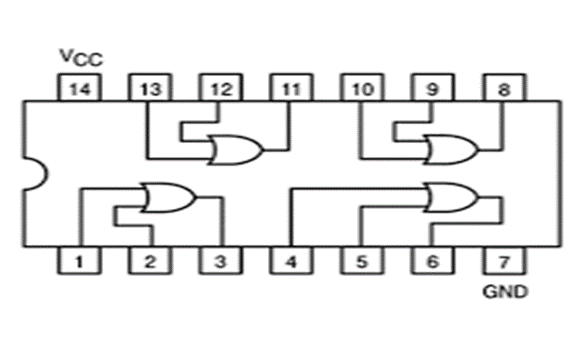

El correspondiente circuito integrado para la compuerta OR es el 74LS32 cuya configuración se puede ver en la siguiente imagen.

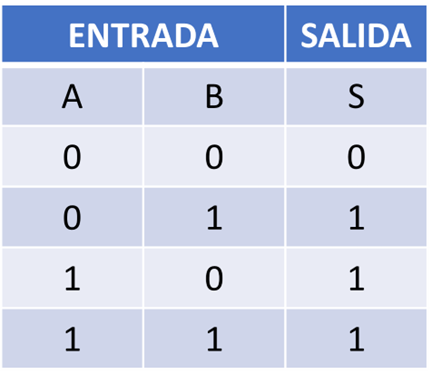

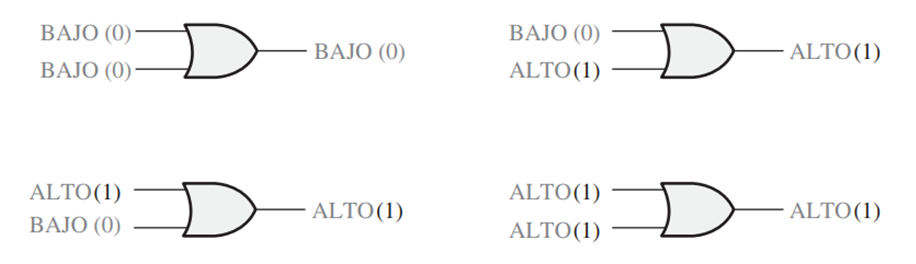

Una compuerta OR genera un nivel ALTO a la salida cuando cualquiera de sus entradas está a nivel ALTO. La salida se pone a nivel BAJO sólo cuando todas las entradas están a nivel BAJO. Por tanto, el propósito de una puerta OR es determinar cuándo una o más de sus entradas están a nivel ALTO y generar una salida a nivel ALTO que indique esta condición.
